立式錘破制砂機也稱錘式制砂機，是以沖擊形式破碎物料的一種設備，既能制沙子、又能產石子，一破頂兩破，適用于中等硬度的物料，如石灰石、爐渣、煤等細碎/制砂作業，關于其型號參數、工作原理、價格等相關內容，這里進行詳細介紹。

一、立式錘破制砂機型號及參數

立式錘破制砂機型號目前有23款，每小時產量3-3000噸，有PC、PCZ、PCX系列，能夠是直接將1200毫米以下物料破碎至3到60毫米，具體立式錘破制砂機型號及參數下表，若不符合您的需求，也不用擔心，有研發設計團隊，提供量身定制服務。

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

型號	轉子直徑×長度	進料口長×寬	最佳進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高
PCX 0706	700×570	618×510	≤150	30-70	75	1950×1340×1480
PCX 0808	800×750	780×610	≤150	45-100	132	2280×1790×1570
PCX 0910	900×1000	1070×750	≤200	70-200	2×110	2600×2200×1940
PCX 1012	1000×1180	1315×900	≤200	130-300	2×132	2760×2430×2290
PCX 1213	1260×1280	1430×1010	≤250	200-350	2×160	3067×2622×2580
PCX 1216	1260×1490	1630×1010	≤250	230-500	2×200	3067×2832×2580
PCX 1220	1260×1950	2090×1010	≤250	300-700	2×220	3067×3380×2580
PCX 1622	1600×2150	2300×950	≤300	400-1200	2×315	4120×3680×3200

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、立式錘破制砂機圖片大全

立式錘破制砂機圖片

小型立式錘破制砂機圖片

立式錘破制砂機主要是有箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等結構組成，機架部分為三分體結構，只須打開破碎機后部機殼，即可進行更換板錘、破碎板、襯板等檢修維護作業。

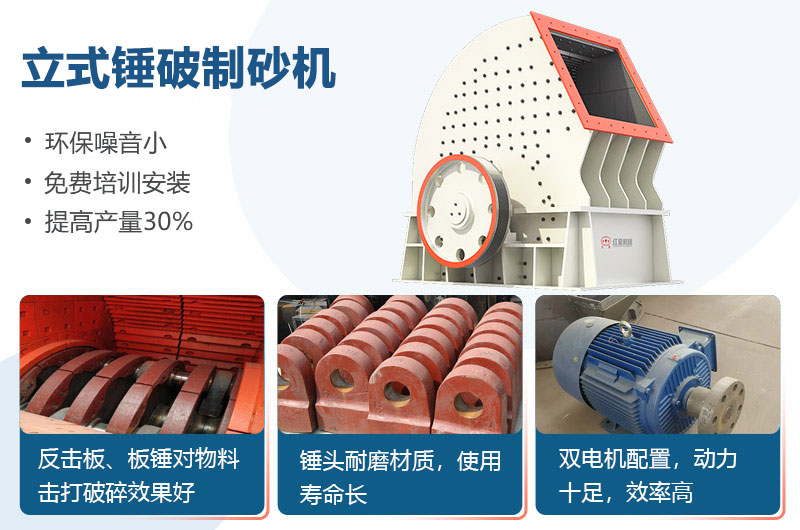

立式錘破制砂機結構細節

立式錘破制砂機工作時，電動機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度后通過篩板排出機外。

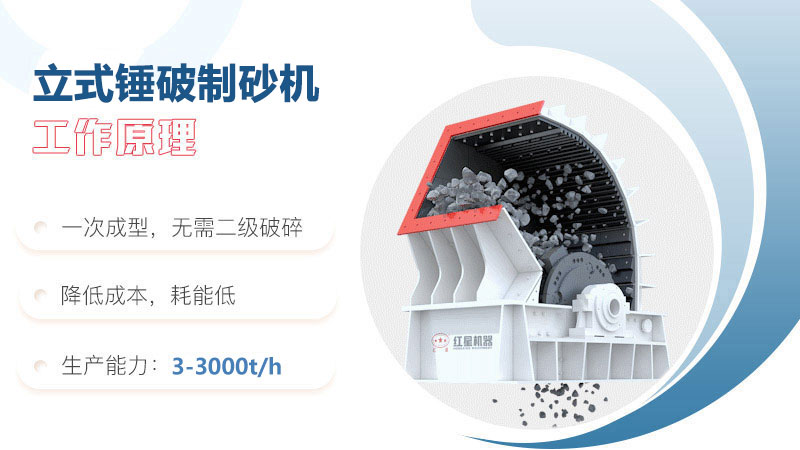

立式錘破制砂機工作原理

三、立式錘破制砂機優點有哪些？

1、優化后的機體構造確保了設計的合理性，工藝流程得到簡化，減少了占地空間，有效控制了成本支出。

2、創新采用自適應流放設計，在成型區域配置了可調式反擊板，并預留間隙，使得小于該間隙的物料能直接順暢排出，無需二次破碎過程，提升了處理效率。

3、裝備了全自動化控制系統，支持遠程操控功能，不僅大幅增強了作業靈活性，還為安全生產提供了堅實保障。

4、選用耐磨材質打造錘頭、篦板及反擊板，延長了關鍵部件的使用壽命，降低維護更換頻次。

5、整機集成封閉式結構與防塵消音解決方案，有效遏制了生產環境中的粉塵擴散和噪音污染，營造更清潔、安靜的工作環境。

6、外置的油泵、油箱及獨立潤滑系統設計，搭配智能監控功能，能在油溫異常升高或油液流動不暢時立即觸發停機保護，確保設備穩定運行并延長機械壽命。

山東客戶破碎制砂現場圖片

四、立式錘破制砂機價格多少？

立式錘破制砂機價格范圍廣泛，從幾萬到幾十萬不等，具體數額因設備種類、型號及制造商而異，市場上存在的多樣性反映了不同品牌間在原料選擇、制造工藝、品質控制以及銷售策略上的差異，因此，確切的單臺設備價格需直接向生產廠家詢問。

河南紅星廠家采取自產自銷模式，擁有長期穩定的合作伙伴關系，其生產過程中對原材料實行嚴格篩選，并建立了完善的質量管理體系和嚴謹?shù)某鰪S(chǎng)檢驗標準，客戶可親臨工廠參觀考察，不僅提供多樣化的購機優惠，還配備技術團隊，負責現場安裝、調試工作，并對客戶進行技術培訓，確保后期穩定運行，具體立式錘破制砂機價格多少，可免費咨詢了解，有經理一對一服務。
